《流程工业》：    什么是“开放流程自动化”？目前这一概念如 何被自动化行业市场参与者所看待？

张金福：随着智能工厂数字化、网络化和智能化发展，传统工业控制系统的封闭性和专用性成为技术发展的最大瓶颈，在IT技术飞跃发展的年代，这种封闭性和专用性，极大地阻碍了DCS/PLC的升级迁移，以及OT与IT深入高效的融合。在这种发展背景之下建设开放的、可互操作的、设计安全的流程自动化系统体系结构就显的尤为重要。The Open Group旗下开放流程自动化™论坛（The Open Process Automation™ Forum，简称OPAF）正是基于建设一个可以确保未来的自动化系统满足真正异构的标准，并提供内在的安全性、多供应商的互操作性以及系统迁移的简单途径。同时满足终端用户将从他们所控制的运营中获得新的价值和利润。

The Open Group是引领开发厂商中立的开放技术标准和认证的全球性联合机构。旗下开放流程自动化™论坛旨在打造一个基于标准、安全并可互操作的流程控制架构。论坛会员单位超过120家，遍及石油与天然气、石油化工、专用化学品、制药业、造纸业、采矿业和金属冶炼等行业。论坛致力于设计并制定一套流程控制层组成的软硬件组件实现互操作性、模块化和可移植性所需的标准和业务实践；聚焦如何运用最新的分布式云计算技术和虚拟化技术，重新定义已经日趋陈旧、20多年没有变动的架构，重新定义DCS和PLC，以及与优化运营密切相关的先进控制和MES。它打破了现有工业控制系统架构，形成扁平化的网络和交互模式，推行组件化和标准化。论坛确定了开放体系结构系统中最需要的重要质量属性（QA）。关键质量属性包括：互操作性、可移植性、模块性、互换性、安全性、标准一致性、可负担性、可用性、可发现性等。

OPA的目标是对ISA95的L1和L2的功能标准化，包括现场设备和仪表的基本输入和输出，以及执行调节控制的功能块。目前这些功能都是由专用的DCS和PLC来完成的，规模约为100至1000个PID回路的功能块。而OPAF则认为，可以用更多、但更小的边缘设备作为流程控制器，这些小的硬件设备每台可以控制少到一两个回路，实际上执行的是流程自动化的微服务。当今工厂中所用的任意DCS和PLC系统的HMI功能、先进控制算法的运算功能以及MES的功能，都可以运用由服务器构成的虚拟系统，在一种开放型的软件环境下实现。也就是说，下一代控制系统将被这些由虚拟服务器和许许多多计算资源和存贮资源要求足够小的自动化边缘设备组成的新系统所替代。

OPA概念已经在行业内广为流传、影响深远，引起了工业控制领域各科研机构、供应商和最终用户的广泛关注和重视。OPA概念适应技术的发展趋势，解决OT/IT融合的难题，并且为最终用户创造价值，确保流程控制自动化生态系统中所有利益攸关者的可持续商业模式，实现所有人的“共赢”。大型自动化控制系统供应商、研发机构纷纷加入联盟，参与OPA架构的研究和推广。

《流程工业》：当前环境下，OPA 标准在全球范围有哪些应用突破和前沿发展？

Mohan Kalyanaraman：目前，论坛已经发布O-PAS™标准1.0 版、2.0版、2.1版以及一系列配套应用指南和白皮书。O-PAS标准1.0 版描述了互操作性；2.0版描述了配置可移植性和控制功能；3.0版本将解决物理平台、编排和应用程序可移植性问题。论坛业务工作组和企业架构工作组正在讨论如何促进行业采用、创造市场条件以及最终用户部署产品。同时，论坛持续征求最终用户在生产过程中的痛点，以及对应用程序可移植性、物理标准和编排元素的需求。

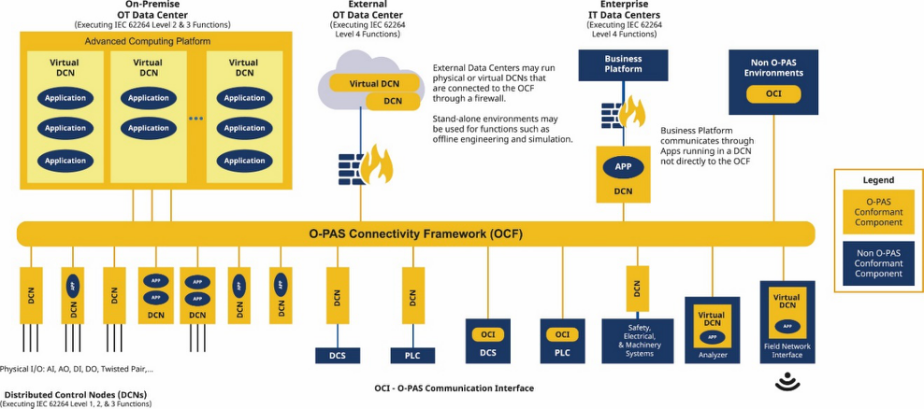

图示：O-PAS™标准参考架构

《流程工业》：目前OPA 标准应用处于哪个阶段？

张金福：目前OPA标准应用处于迭代完善和试点应用阶段。

一、标准迭代升级

选择现有的、卓有成效的适用工业标准的基础上，综合开发新的系列标准O-PAS，整体规划为7个部分（见下图）。OPAF论坛希望通过每年发布一个新版本的方式，促使开放流程自动化能在工业界到得认可和推进，促使自动化供应商启动开发新产品，并反馈技术意见，同时也反映最终用户的意见。

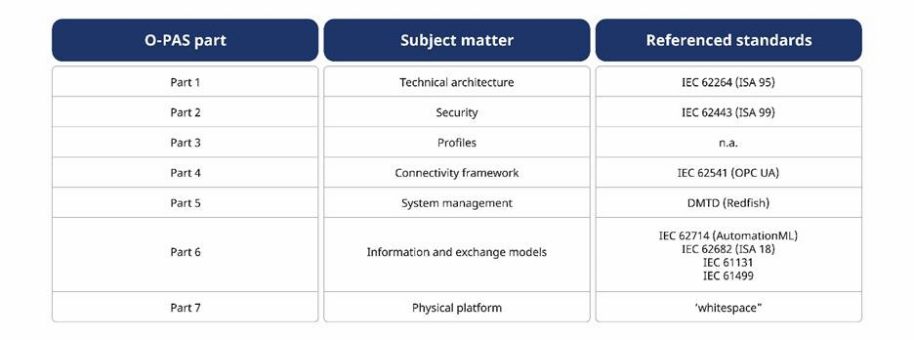

图示：O-PAS™标准整体规划为7个部分

二、原型系统及测试床建设

埃克森美孚为OPAF提供了最初的动力，并继续投资于该技术。并在自己的实验室和测试床对开放自动化进行实验。OPAF概念验证系统由埃克森美孚和系统集成商Lockheed Martin和Wood合作实施，包括一个实时先进计算平台(Dell EMC)支持IEC1499运行时控制器、HMI、历史数据存储、和许多其它服务，用OPCUA实时以太网(由加拿大Matrikon公司提供)，连接分布控制节点(DCN)、智能I/O、操作控制台、安全保护系统和企业信息系统等。该系统基本实现了可互操作性、可交换或可替代性、组态和应用的可移植性，以及应用开发的灵活性。由十几家供应商提供的硬件、软件产品构成的系统，产品之间的互操作性都按照标准实现，无需通过网关或通过软件转换;参与构成系统的同类型部件都可以个别地和自由地在供应商间替代，而无需修改底层的逻辑程序。

2019年横河电机公司宣布被埃克森美孚公司选定为开放式流程自动化(OPA)系统集成商，负责建立开放流程自动化（OPA）测试平台协作中心。该中心位于埃克森美孚位于德克萨斯州伍德兰市的休斯顿校园以北六英里处，将容纳用于评估候选组件和标准的测试台。在测试平台上进行的开发和实验将支持埃克森美孚公司向建立基于标准、开放、安全、交互操作性强的流程控制体系结构迈进。埃克森美孚将使用试验平台评估候选部件和标准，为OPA技术初步进入工业现场测试提供依据。

此外，在美国还启动了一个定义下一代自动化系统的项目，其名称是《开放网络系统上的联合自动化逻辑控制》(FALCONS)。这一系统将实现从任意资源、任意设备和任意地点获得任意信息(包括历史信息),以优化情景感知和环境感知。系统的结构建立在分布式控制节点(DCN)和单通道I/O模块的基础上，支持实时的应用处理和与其它网络协议的实时接口;系统由许多个有I/O的DCN和无I/O的DCN，以及一个与云端连接、执行集中应用的DCN构成，DCN的数量可达数千个。

《流程工业》：在业务层面，企业实践开放自动化技术标准可以获得哪些价值？推进的流程中可能会遇到哪些问题和挑战？

张金福：当前许多在役的控制系统其构成的硬件和软件由于专用、封闭，维护和升级的成本昂贵，一旦需要部分升级，或者与第三方部件集成，存在很大技术风险和较高的费用。尤其在目前IT技术快速深入地滲透和融合到企业运营管理方方面面的形势下，这些控制系统通常不具备本征的信息安全特质，造成了巨大的风险和隐患。在业务层面，企业实践开放自动化技术标准可以获得如下价值：

与此同时，由于技术的成熟度以及OT/IT融合的，推进的流程中可能会遇到如下问题和挑战。

（1）传统自动化系统设计与运维习惯的挑战

OPA架构将颠覆现有工业控制系统的架构和从业人员的传统思路，造成工业控制系统设计、运维服务以及最终用户的困惑和不理解，特别是OT和IT技术的融合，打破传统工厂内部的组织架构设计，信息中心和仪控部门将协同工作，甚至合二为一，这些因素都将导致OPA推广的困难和阻力。

（2）实时性和确定性的问题

OPA开放架构的推进，将导致多网络和多业务融合，控制网络上运行实时、非实时各种业务流，导致通信实时性和确定性的问题。因此基于TSN的有线/无线一体化的控制网络技术将势在必行。

（3）系统安全的风险

近几年，网络安全事件层出不穷，震网病毒、勒索病毒、挖矿病毒等等，针对工业设施的网络攻击越来越多，网络安全问题不容忽视。而OPA的推进，将加速IT技术和OT技术的融合，工控系统开放互联，将加剧网络安全的威胁。

《流程工业》：在流程行业有哪些比较成功的应用案例？

Mohan Kalyanaraman：最终用户带头推动O-PAS标准的制定。在标准被制定的同时，成员公司也在不断根据标准做测试、完善其原型。最终用户公司还宣布了基于O-PAS标准和可用组件的现场试验计划。这里罗列了部分OPA的概念验证。

2018年初，埃克森美孚利用洛克希德·马丁公司作为系统集成商，成功展示了概念验证（PoC）。PoC由10个不同供应商的组件组成，集成为一个操作系统。最终用户的关键质量属性值，如互操作性、互换性、配置可移植性和应用程序可移植性已得到证明。利用异构组件系统对燃烧炉进行了高保真动态模拟。使用了37个4-20 mA传感器和最终元件的模拟器，并将其连接到IO设备。

2018-2019年，埃克森美孚建造了一个原型系统，用于控制其研究设施中的催化剂测试装置。中试装置用于在8.2 MPa和316℃的温度下测试、运行和控制馏出物脱硫装置。系统集成商是洛克希德·马丁公司和伍德公司。该装置由泵、反应器、加热器、流量控制和分析仪组成。该系统于2020年1月成功上线，并一直运行到3月底，对泵和其他故障造成的干扰具有鲁棒性。目前，埃克森美孚公司已经与横河公司合作建立了一个测试平台，作为系统集成商。该系统用于根据O-PAS标准对组件进行测试，并准备在其制造工厂进行现场试验。

巴斯夫构建了一个便携式O-PAS系统，该系统于2019年在NAMUR大会上首次演示。它包括一个水箱、两个加热器、四个冷却器和12个阀门。巴斯夫报告说，该系统符合O-PAS标准和NAMUR开放式体系结构和模块式封装概念。

沙特阿美已宣布与系统集成商施耐德电气合作建立试验台，宣布将使用该试验台进行学习、测试，并正在制定实地试验计划。乔治亚太平洋公司和马石油公司也宣布建立演示装置和试验台。陶氏曾与合作伙伴公司和密歇根大学合作，创建先进的制造能力的示范，利用开放式体系结构的O-PAS部署节约成本的自动化和数字孪生能力。

《流程工业》：在供应链升级、系统安全和工业互联网领域，OPA 标准可以解决哪些实际问题？

Mohan Kalyanaraman：制造业务是工业流程的核心。在当前的制造体系结构中，现场仪表、传感器、基本控制和监督控制在可访问性方面位于层次结构的底部（称为1级和2级）。虽然3级的制造执行系统（MES）和业务流程系统（4级）在商业IT硬件上运行，但L1和L2硬件和软件系统是封闭和专有的。由于控制系统的封闭性，很难将新技术插入该控制系统层或升级到最新的可用硬件和软件。O-PAS标准旨在通过接口标准化来解决这一问题，以便以轻松的方式插入新的硬件或软件。这还允许数据的轻松移动，并允许控制制造操作与MES和业务系统同步运行的能力。由于OPA提供的灵活性，系统（业务、MES和控制系统）可以以更协调的方式运行，从而直接根据业务需求调整运营，因此有可能计划提高生产率、优化供应链并应对异常外部事件（如自然灾害）。

人们非常重视工业物联网（IIoT），并对广泛部署直接连接到云的有线和无线传感器感兴趣。各公司正在试验IIoT设备，以检测流程变量、监控旋转设备，并将它们结合起来，使用AI/ML的复杂算法开发预测模型。OPATM参考体系结构支持与各种现场设备（有线和无线）的通信。它还为公司内部、更高级别的计算能力或公共或私有云平台提供数据通道。

安全对于现代工业系统至关重要。使用O-PAS组件构建的控制系统使用行业标准协议是安全的。O-PAS需要校准（如适用），以满足62443-4-2 SL2要求。当调试新系统时，业主-运营商有责任指定生产设施所需的安全等级。最终用户和SI应根据用户规范和要求咨询安全专家和62443标准中适用于系统（特别是62443-3-3）、配置和控制系统生命周期的其他章节。然后，系统集成商从可用的O-PAS一致性组件中进行选择以构建系统。

为清楚起见，O-PAS并未试图指定系统级安全性。系统由多个组件组成，包括非O-PAS组件以及到业务流程和其他系统的连接和网关。我们认为，有一个基于标准的安全性对于确定和设定市场的明确预期非常重要，这样供应商和买家就可以有一个共同的理解，从而创造一个繁荣的市场。

《流程工业》：开放自动化标准对企业数字化转型和可持续发展有何意义？

Mohan Kalyanaraman：世界各地的公司都在努力通过数字化转型来降低成本，提高生产率。在收集、处理和分析跨越整个操作范围的数据方面，我们付出了巨大的努力。此外，他们正在寻找改善其业务可持续性的方法。为了实现这些目标，公司正试图找到提高制造效率、减少停机时间、部署自主操作以及创建灵活的操作以应对不断变化的市场条件的方法。人工智能和深度学习等复杂工具正被用于识别趋势、使用数字孪生兄弟评估场景、寻找方法和预测失败。然而，所有这些计划都依赖于对数据和可互操作组件的无缝访问，以及在生产车间实施纠正措施。封闭的专有系统不提供对数据的即时访问，也不提供部署高级控制应用程序的简单方法。开放流程自动化（O-PAS）标准化了接口和数据模型，使需要的应用程序能够轻松访问数据，O-PAS中的高级计算平台将允许直接部署低延迟和高可用性的高级应用程序。它拥抱了开放和互操作网络的方向，越来越多的OT系统必须朝着这个方向前进，以真正实现全数字化转型，提高制造效率，从而提高可持续性。

《流程工业》：OPA™技术标准对中国发展智能制造会产生哪些影响？

张金福：OPA技术标准的推广有助于智能制造的真正落地，加速智能制造的推进进程，实现高质量发展。

首先，OPA的推进将迫使工业控制系统告别封闭和专用，走向彻底开放，加快智能制造的发展步伐。OPA技术标准将推动工业控制系统开放互联，实现更好的扩展性、开放性，具备与信息系统数据交换的开放接口，能够充分满足企业信息系统的各种信息需求。解决目前智能制造互联互通的最大瓶颈，有助于智能工厂实现工业数据的全面感知、数据分析和预测预警，形成科学决策与智能化生产。

其次，OPA的推广有助于结束智能工厂互联和控制系统各自为政的混乱局面，统一智能制造底层标准，加快实现智能制造。目前，智能工厂工业协议种类繁多，各类工业系统各自独立，很难形成网络协同和实时数据交互，OPA的推广可以统一底层标准，实现通用的互联协议和标准规范，加速智能制造的落地。

再者，OPA技术标准引入容器化等新技术，推进工业控制系统和工业软件的技术发展。OPAC技术标准综合了容器化、云计算、OPC UA等各种新技术，以及新的开放开发模式和流程，为工业软件和工业控制系统的技术提升提供有利帮助，从而加速智能工厂整体技术的提升。

在过去几十年，如同全球成熟市场，中国在内的新兴地区基本都沿袭传统的制造模型（例如 Purdue 模型或 ISA 95）既体现在物理上，也体现在逻辑方面。多层模型 （物理层和逻辑层）使得这些层级难以发生交叉。中国制造2025、智能制造标准及战略其中一个重要举措旨在倡导一个更开放的，更容易搭建的、互操作性能达到高水平的一个自动化系统平台。

开放流程自动化技术标准在中国的本地化落地，使得中国IT 和 OT 领域的各组织人员多了一个全球领先的可靠的参考标准。基于OPA的参考架构， OT 领域的专家可以观察到和IT专家完全相同的信息物理系统，虽然他们的视角可能截然不同。通常IT 专家认为制造系统是由服务器、网络、存储资源、虚拟机、软件容器、协调器、负载平衡器和服务组成。一旦实现生产系统（在 OT 视图中）映射到一组标准化IT资源上，IT 和 OT 专业将能够在全新的更高水平上进行智能制造协作，并且 IT 领域的高级软件工具和技术能够在制造过程的所有环节有效发挥作用。从而真正达到IT/OT原生融合，加速中国智能制造新范式的进程。

OPAF调研上线

The Open Group开放流程自动化论坛对成员和公众发起了一项针对终端用户和供应商的调研。扫描二维码进入调研：

• 确定终端用户希望购买哪种类型的设备

• 确定这些设备何时进入市场的时间线

• 确定O-PAS认证计划的优先次序

供应商：请为您计划认证的每个潜在产品填写一份表格。

终端用户：请为您计划购买的每个潜在产品填写一份表格。

欢迎在您的社交媒体和其他途径上分享这项调查。输入的数据将仅对The Open Group的工作人员可见。期待您的参与！
